Введение в системы идентификации...

Зайцев В.С.

Основные задачи

  1. Сбор информации
  2. Хранение
  3. Систематизация
  4. Анализ
  5. Управление на основе накопленной информации

Объекты идентификации

  1. Человек
  2. Животное
  3. Транспортное средство
  4. Оборудование
  5. Контейнеры с грузом
  6. Товары

Направление развития:

  1. Интеллектуализация
  2. Возложить на компьютер максимально возможное количество функций по сбору, обработке информации и принятию решения
  3. Освобождение человека от рутинного труда
    1. Управление процессом производства
    2. Обеспечение безопасности
    3. Точная и безошибочная информация
    4. Принятие оперативных решений

Штрих коды

Штрих код.png
  • Простота в изготовлении
  • Цена
  • Недостатки:
    • Штрих-код записывается только один раз
    • Маленький объем данных
    • Медленное нанесение кода (печать)
    • Данные представлены в открытой форме (нет зашиты)
    • Расположение только на внешней стороне (считывание)
    • Нет защиты от воздействия окружающей среды
    • Штрих-код - недолговечен (пыль, грязь, влага)


Биометрическая

  • Коэффициент ошибочных отказов (1:100)
  • Коэффициент ошибочных подтверждений (1:10000)

Дактилоскопическая

  • Простота, удобство, надежность
  • Ошибочных отказов (3:100)
  • Ошибочных подтверждений (1:1000000)
  • Использование в комбинированных системах (пин-код и(или) отпечаток)
  • Требует базы данных

Системы идентификации по форме ладони

  • Мат. модель идентификации данного типа требует малого объема информации
  • По уровню доходов среди продаж данные системы занимают 2-е место

Системы идентификации по узору радужной оболочки и сетчатке глаз

  • Расстояние сканирования до 90 см (использование в банкоматах)
  • Высокая точность 10^-78
  • Сетчатка глаза сканируется инфракрасным светом низкой интенсивности

Системы идентификации по лицу

  • Способ близок к тому как люди идентифицируют друг друга
  • Единственный метод, который не требует согласия на выполнение проверки
  • Пример использования: системы обналичивания чеков фирмы Mr. Payroll
  • Мат алгоритмы распознавания лиц. (Технология FaceIt, позволяет автоматически обнаруживать человеческое присутствие) (сериал "Подозреваемый")
  • Метод кодирования, для идентификации и воспроизводства лиц достаточно всего 12-40 характерных элементов.
  • И их относительное положение.
  • Шаблон Faceprint - содержит информацию, которая отличает лицо от миллионов других
  • Подобно настройки лица в игре THE Elder's Scroll
  • Устойчивость к изменению ракурса до 35%

Системы идентификации по голосу

  • Экономически выгодные системы (к примеру использование в системах поставляемым сразу со встроенным микрофоном)
  • Запись голоса на пленку, синтез голоса (системы требующие отклика).
  • Низкая точность идентификации

Рейтинг систем биометрической идентификации

  • Дактилоскопические сканеры 44%
  • Системы распознавания лиц 14%
  • Форма ладони 13%
  • По голосу 10%
  • По радужной оболочке 8%
  • Устройства верификации подписи 2%

Уровень продаж на 2003 г достиг 900 млн $

Биометрические_технологии

RFID-системы

Системы радиочастотной-идентификации - сокращенно RFID.

  • Пришла на смену штрих-кодовой системе идентификации
  • Преодолены практически все недостатки технологии штрих-кода
  • Получение информации без необходимости контактирования
  • Дистанция считывания от 10 мм до 10 м
  • Широкий диапазон частот, на которой работаю метки 125кГц-5.8ГГц

Области применения

  • Системы безопасности и контроля доступа
  • Управление активами
  • Транспортные приложения
  • Управление поставками
  • Торговые терминалы
  • Отслеживание выданного в аренду имущества
  • Взимание платы
  • Автомобильные иммобилайзеры
  • Отслеживание багажа
  • Отслеживание животных
  • Системы определения местоположения действующие в реальном времени

Области применения (пример)

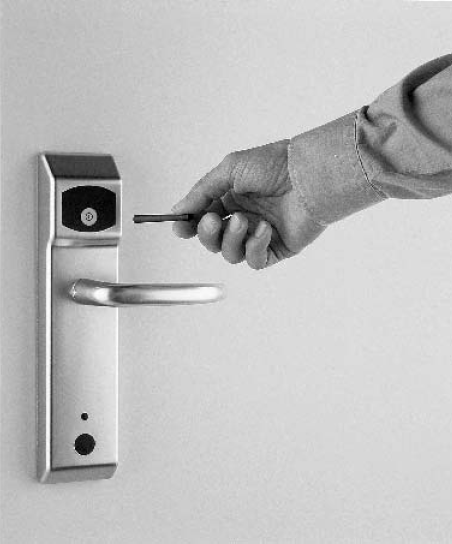

Бесконтактный ключ
Имобилайзеры
Линза со встроеным RFID-чипом


Идентификация товаров и пользователей

  • Считывание (товары)
  • Считывание и подтверждение (пользователи)
    • На основе знания чего-либо
    • На основе обладания чем-либо
    • На основе каких-либо неотъемлемых характеристик

Системы RFID

Состав RFID-системы

  • Считыватель
  • Транспондер, метка
  • Компьютерная система обработки данных
Рфид система.png
  1. Передатчик считывателя через антенну излучает эл.магнитное поле определенной частоты.
  2. Попадая в поле считывателя метки получает из этого поля энергию для работы и выделяет цифровой сигнал передаваемый считывателем.
  3. Обрабатывает его и отправляет обратно ответ содержащий информацию записанную в метке.
Информация

Между считывателем и меткой не требуется прямого контакта, достаточно чтобы среда в которой расположен считыватель и метка пропускала электромагнитные волны!


Считыватель. Из чего состоит и что из себя представляет

  • Приемно-передающее устройство и антенну
  • Микропроцессор, который проверяет и декодирует данные
  • Память, которая сохраняет данные для последующей передачи (если нужно)
Стационарный считыватель с антенной
Стационарный считыватель в системах контроля багажа
Образцы портативных считывателей


Транспондер, метка

  • Интегральная схема (чип), управляющая связью со считывателем
  • Антенна

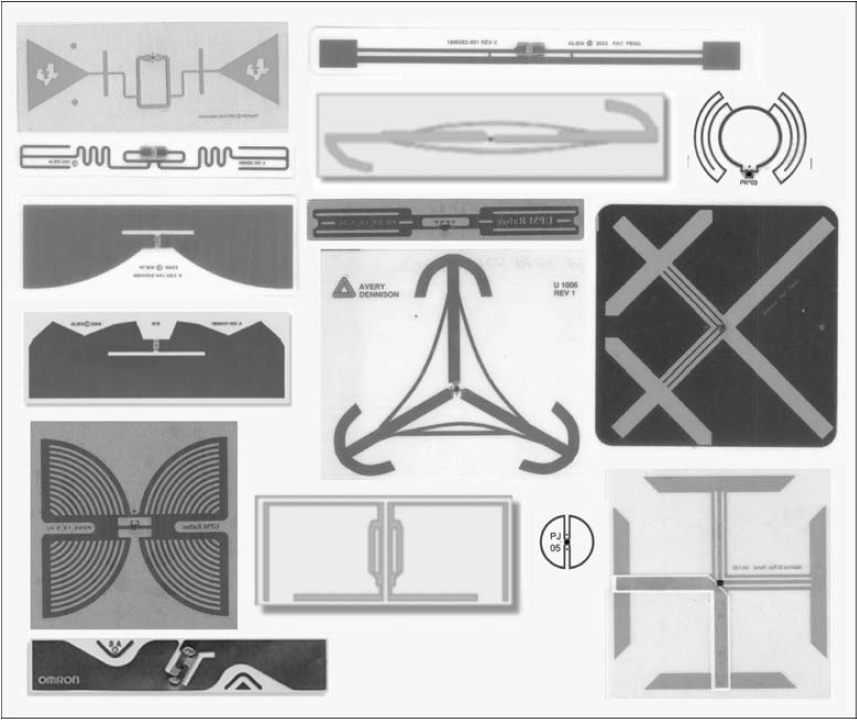

Внешний вид RFID метки
Внешний вид RFID метки
Внешний вид RFID метки


Классификация RFID

  1. По способу получения энергии
  2. По диапазону частот
  3. По типу носителей информации
  4. По типу передачи данных от метки к считывателю
  5. Тип взаимодействия между считывателем и меткой

Классификация по способу получения энергии

  • Активные
  • Пассивные

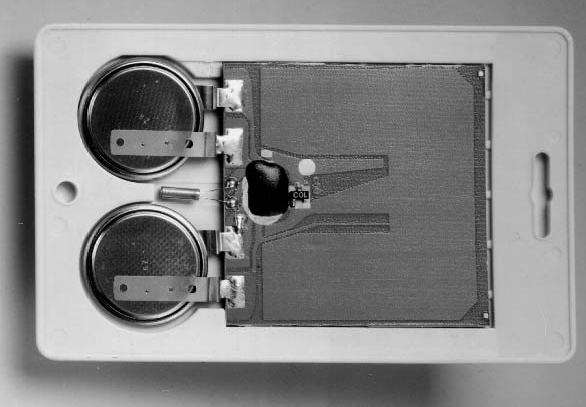

Активные метки содержат элемент питания
Энергия получается из поля считывателя


По диапазону частот

  • Низкочастотные 125, 134 кГц
    • Контроль за перемещением персонала
    • Системы доступа в помещения
  • Высокочастотные 13,56 МГц
    • Общественный транспорт
    • Системы электронных платежей
  • Сверхвысокочастотные 850-950 МГЦ, 2.5 ГГц, 5.5 ГГц
    • Управление производством
    • Товарными и таможенными складами
    • Автоматический сбор данных не железных дорогах, платных дорогах, на грузовых станциях
    • Контроль, планирование и управление движением

По типу носителей информации

  • Однобитные метки
  • Метки с функцией только-чтение
  • Метки однократно записываемые
  • Метки с функцией многократной записи и чтения
Однобитная метка


По типу передачи данных от метки к считывателю

  • Обратного отражения
  • Модуляция нагрузки
  • Использование субгармоник

Тип взаимодействия между считывателем и меткой

  • Дуплексная
  • Полудуплексная
  • Последовательные
Классификация по типу передачи энергии
