Структура RFID-метки
Антенна
- Катушка
- Плоская катушка
- Полосковая антенна
РЧ блок
- Блок формирования питания
- Демодуляция входного сигнала
- Модуляция входного сигнала
- Ограничитель напряжения
- Защита от статического напряжения
- Тактовый генератор
- Блок формирования напряжения записи EEPROM (flash-накопитель)
Слайд:Цифровой блок (интегральная микросхема)
Обмен данными метка - считыватель
Слайд:Цифровой метод передачи данных:step
- Высокая надежность
- Независимость от времени
- Возможность помехоустойчивого кодирования
- Асинхронный
- Синхронный
Слайд: Коды :step
- NRZ
- RZ
- Манчестерский код
- Дифференциальный манчестерский код
- Дифференциальное бифазное кодирование
- Код Миллера
- Модифицированный код Миллера
- Кодирование PPC
Слайд: NRZ
- Потенциальное кодирование
- Без возвращения к 0
Слайд: RZ
* Кодирование с возвращением к 0
Слайд: Манчестерский код
- Значениям лог сигналов соответствуют перепады
- 1 - Передний фронт
- 2 - Задний фронт
Слайд: Дифференциальный манчестерский код
- В середине каждого бита происходит смена фазы(инвертирование сигнала)
- Переход вначале бита - 0
- Перехода нет - 1
Слайд: Дифференциальное бифазное кодирование
* В начале каждого бита есть переход
- 0 - переход в середине интервала
- 1 - нет перехода в середине интервала
Слайд: Код Миллера
- В середине битового периода есть переход если данные - 1
- В начале бит интервала нет перехода, если за 1 следует 0
- В начале бит интервала есть перехода, если за 0 следует 0
Слайд: Модифицированный код Миллера
- Каждый переход заменяется отрицательным импульсом
Слайд: Кодирование PPC

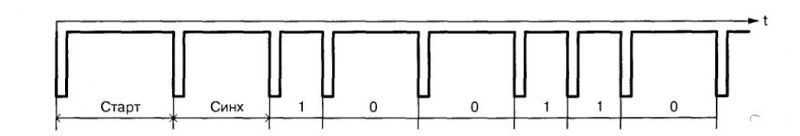

- Занчения задаются длительностью интервалов t-0; 2t-1
Слайд: Пример использования кодировок
Слайд: Процедура модуляции :step
Сигнал несущий в себе информацию :
x(t)=A(t) cos [wt]
- Амплитудная ASK
- Частотная FSK
- Фазовая PSK
- C использованием поднесущей
Амплитудная манипуляция
Частотная модуляция
Фазовая модуляция
Модуляция с использованием поднесущей
