CUDA (Проект)/Техническое задание — различия между версиями

Версия 21:43, 7 января 2014

Основные требования

Программные средства предназначены для:

• сборки видеоизображения топологического слоя СБИС из отдельных кадров, полученных с помощью микроскопа.
• автоматизированного совмещения различных топологических слоёв одной СБИС с устранением линейных искажений.
• визуального просмотра полученных изображений
• экспорта изображений слоя в формат программ PhotoPreview и Glew.

Форматы данных

Входные форматы:

• форматы видеоизображений: BMP, JPG, DDS.
• форматы представления проекта: для GLEW, Photopreview, +собственный формат.

Выходные форматы:

• форматы видеоизображений: BMP, DDS.
• форматы представления проекта: для GLEW, Photopreview, +собственный формат.

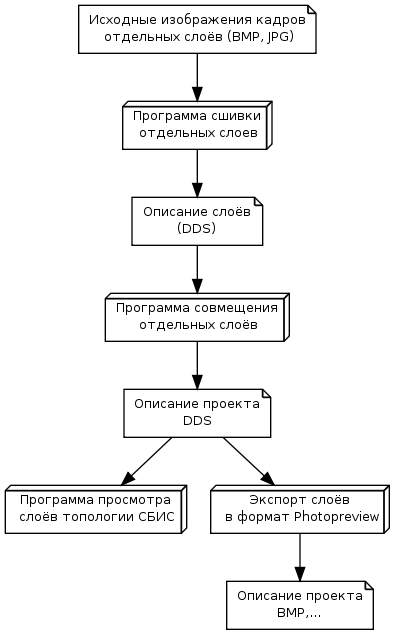

Выполняемые функции программ

Общие вопросы:

• нужно ли совмещать данные задачи в единую программу или для каждой задачи использовать отдельную программу?
• если отдельные, то нужно проработать форматы данных для стыковки программ.

Программа сшивки отдельных слоев ()

• Грузит изображения отдельных кадров слоёв топологии СБИС
  • Вопросы:
    • грузит по одному слою, или задаются сразу все слои?
    • кроме изображений нужно ли задавать файл со списком файлов изображения кадров (по одному слою или по всем слоям)?
• Находит наилучшее совмещение между кадрами видеоизображений
  • задаётся область перекрытия по вертикали и горизонтали
• совмещает отдельные кадры в единое изображение слоя
  • Вопрос: Что делать если не совмещаются
• разрезает единое изображение слоя на отдельные кадры, которые совмещаются встык.
• сохраняет полученные изображения в формате DDS
  • Вопросы:
    • нужен ли здесь DDS?
    • нужно ли сохранять значения наилучших перекрытий (или это отладочная информация)?
    • нужно ли сохранение в форматах GLEW и Photopreview?
    • нужна ли визуализация полученного единого изображения слоя

Программа совмещения отдельных слоёв (MergeLayers)

• загружает изображения всех слоёв топологии СБИС
• осуществляет следующие действия над видеоизображением:
  • просмотр изображений слоёв
    • маштабирование отображения изображения слоёв
      • общий вид (вписать в окно - fit to window);
      • увеличение/уменьшение в два раза;
      • увеличение выделенной области на весь экран/окно;
      • "плавное" увеличение/уменьшения масштаба отображения изображения;
    • перемещение по изображению по четырём направлениям
    • центрирование изображение заданной точке
    • запоминание позиции и переход к сохранённой позиции ?!
  • поворот изображения отдельного слоя:
    • на произвольный угол, заданный пользователем, по часовой либо против часовой стрелки;
    • автоматическое выравнивание (поворот) при задании пользователем двух точек, которые должны лежать на одной прямой (вертикальной или горизонтальной);
  • поворот изображения всех слоёв на угол ±90°, 180°;
  • исправление трапеции, при задании пользователем четырёх точек углов многоугольника;
  • масштабирование видеоизображения для совмещения отдельных слоёв

• Экспорт слоёв в формат Photopreview/GleW

Программа просмотра слоёв (Viewer)

Возможные названия

• Stitching layers
• Merge layers
• Overlapping layers
• Connect frames
• Overlapping frames
• Combining frames
• crosslinking frames

Требования к аппаратуре и размерам видеоизображений

1. Комплекс программных средств должен быть оптимизирован под архитектуры "Fermi" (GF110) и "Kepler" (GK110) ф.Nvidia (CUDA v2.1 - 3.5);
2. Комплекс программных средств должен полноценно функционировать на видеоускорителях с объёмом ОЗУ 1.5 GB, и предусматривать работу со слоями видеоизображения объёмом не менее 16 GB.
