Разработка малошумящего усилителя и исследование его параметров

Название главы Дата начала Дата окончания
Основные параметры малошумящего усилителя 01.10.2012 01.12.2012
Разработка схемы малошумящего усилителя 02.12.2012 02.03.2013
Анализ результатов 03.03.2013 21.03.2013
Название главы Отметка о завершении
Введение Ок
Основные параметры малошумящего усилителя Ок
Анализ известных схемотехнических решений МШУ Ок
Разработка схемы малошумящего усилителя Ок
Анализ полученных результатов Ок


Введение

Беспроводные технологии быстро становятся общепринятым стандартом, который оказывает всестороннее влияние на нашу жизнь. К настоящему времени люди уже привыкли к

таким устройствам, как GPS-навигаторы, мобильные телефоны, беспроводные модемы и многие другие. Неотъемлемая часть любого устройства с беспроводной связью – приемник сигналов. Упрощенная блок-схема высокочастотного (ВЧ) приемника приведена на рисунке 1.

Рис.1. Упрощенная блок-схема ВЧ-приемника
Одним из блоков ВЧ-приемника является малошумящий усилитель (МШУ). Задачей МШУ является предварительное усиление сигнала, поступающего на антенну приемника, до

величины, необходимой для дальнейшей его обработки, с минимальным внесением в сигнал искажений и шумов. [1]

В данной работе описан процесс разработки малошумящего усилителя на МОП-транзисторах, изготовленных по технологии SMIC 0.18 мкм.Разрабатываемое устройство является

частью GPS-приемника, который работает в диапазоне частот 1550-1610 МГц. В данной полосе частот коэффициент усиления по мощности МШУ больше 20 дБ, коэффициент шума меньше 1 дБ. Потребляемая мощность усилителя менее 4 мВт.

Основные параметры малошумящего усилителя

К основным параметрам МШУ относятся:

  • коэффициент усиления
  • коэффициент шума
  • параметры, определяющие линейность преобразования:
  1. точка компрессии по входу МШУ
  2. точка интермодуляции третьего порядка
  • ток потребления
Коэффициент шума характеризует уровень искажений случайного характера, вносимых в сигнал при его прохождении через приемный тракт. Согласно формуле Фриза (1),

приведенной в работе [2], коэффициент шума всего приемного тракта определяется в первую очередь коэффициентом шума первого каскада, то есть малошумящего усилителя.

где – коэффициент шума приемного тракта, – коэффициент шума i-го каскада (i=1,2...), – коэффициент усиления по мощности i-го каскада. Из формулы (1) следуют два важных требования к МШУ — низкий коэффициент шума и высокий коэффициент усиления по мощности. В работе [3] выведена формула (2), из которой следует, что для повышения линейности преобразования сигнала необходимо уменьшать коэффициент усиления по мощности малошумящего усилителя.

где – точка интермодуляции по входу блока приемника, – коэффициент усиления по мощности i-го каскада. В формуле (2) и выражены в разах, а не в децибелах.

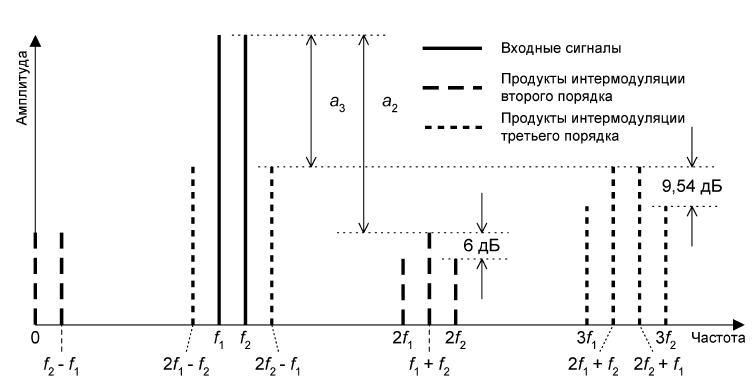

Физический смысл интермодуляционных составляющих третьего порядка виден на рисунке 2:

Рис. 2 Интермодуляционные составляющие (ИС) второго и третьего порядков, возникающие при подаче на вход приемника двух синусоидальных сигналов равного уровня с частотами f1 и f2 соответственно

Таким образом, при разработке МШУ возникает ряд противоречий:

  1. Для увеличения коэффициента усиления необходимо увеличивать ток стока активного транзистора, что приводит к увеличению тока потребления устройства.
  2. Увеличение коэффициента усиления приводит к уменьшению точки компрессии по входу усилителя, а, следовательно, к ухудшению линейности преобразования сигнала.
  3. Для улучшения параметров линейности необходимо уменьшать коэффициент усиления, что приводит к увеличению коэффициента шума усилителя.
В связи с этим не существует универсального схемотехнического решения малошумящего усилителя и для каждого приемника необходимо разрабатывать схему МШУ,

соответствующую требованиям технического задания. В общем случае, процесс разработки малошумящего усилителя выглядит следующим образом:

Ариант 10 drawing 2013-10-06 17-08-29.svg

Разработка малошумящего усилителя

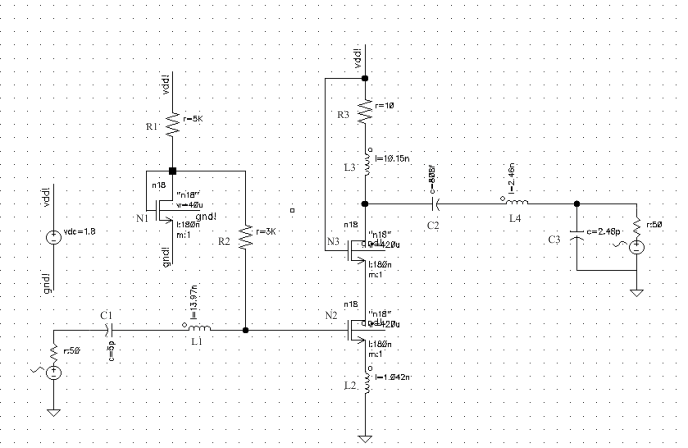

Схема разработанного малошумящего усилителя приведена на рисунке 3.
Рис.3. Разработанная схема МШУ
Применение схемы с индуктивным истоковым ослаблением (элементы L1, L2, N2) позволяет достичь хорошего согласования входного импеданса усилителя с сопротивлением антенны

(коэффициент стоячей волны по напряжению или КСВН < 1.5) одновременно с низким коэффициентом шума (NF<2 дБ).[4] Использование каскода (элементы N2, N3) уменьшает влияние эффекта Миллера на схему, а также увеличивает выходное сопротивление усилителя, в связи с чем, увеличивает коэффициент усиления по мощности. LC-контур (элементы L3, C2) в схеме, приведенной на рисунке 2, позволяет получить высокий коэффициент усиления по мощности в заданном диапазоне частот. Для этого необходимо подобрать величины индуктивности и емкости так, чтобы резонансная частота контура совпадала с центральной частотой данного диапазона. Согласование выходного импеданса МШУ с сопротивлением нагрузки выполнено с использованием простейшей цепи согласования, называемой Г-цепью (элементы L4, C3).

Заключение

В процессе выполнения работы, была разработана электрическая схема малошумящего усилителя на Si МОП-технологии SMIC 0.18 мкм. Сравнение параметров полученного

малошумящего усилителя и МШУ, представленного в работе NTLab Systems LNA for GPS applications приведено в таблице:

Параметр \ Схема В данной работе В работе NTLab Systems LNA for GPS applications
Коэффициент усиления мощности Gp=21 дБ Gp=20 дБ
Коэффициент шума NF<0.9 дБ NF<1.5 дБ
Ток потребления Isup=3.5 мА Isup=7.2 мА
Входной импеданс Rin=50 Ω Rin=50 Ω
Выходной импеданс Rout=50 Ω Rout=50 Ω
Диапазон частот 1550 MГц < f < 1610 MГц 1550 MГц < f < 1610 MГц
КСВН по входу МШУ VSWRin<1.2 VSWRin<1.5
КСВН по выходу МШУ VSWRout<1.4 VSWRout<1.5
Точка компрессии по входу МШУ CP1dB>-24 дБмВт CP1dB>-28 дБмВт
Точка интермодуляции третьего порядка IIP3>-14 дБмВт IIP3>-18 дБмВт

  1. p.166-170 Behzad Razavi, «RF Microelectronics», Prentice Hall, NJ, 1998
  2. p. 40-41 Matt Loy, «Understanding RF», Texas Instruments Incorporated, 1999
  3. p. 5-7 H.J.Yoo, «Basic Concepts in RF Design», Information and Communications University Press, 2000
  4. p.7 Edgar Sanchez-Sinencio, «Low Noise Amplifier», TAMU, 2010
