Установка программы

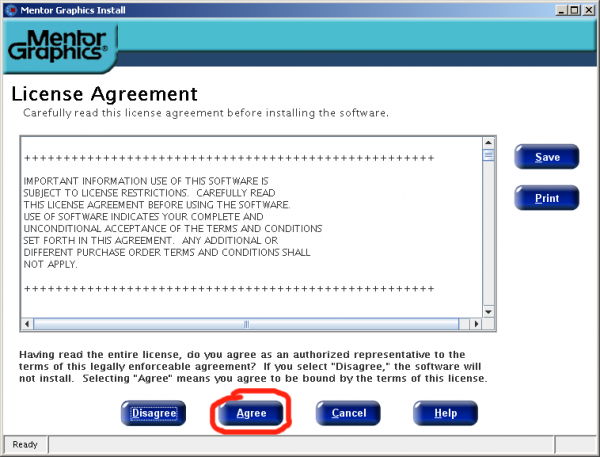

Запускаем файл modelsim-win32-6.5b-se.exe из папки ModelSim 6.5b.

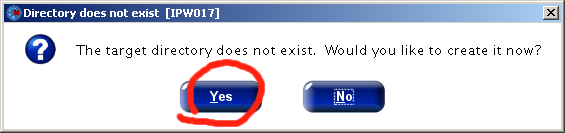

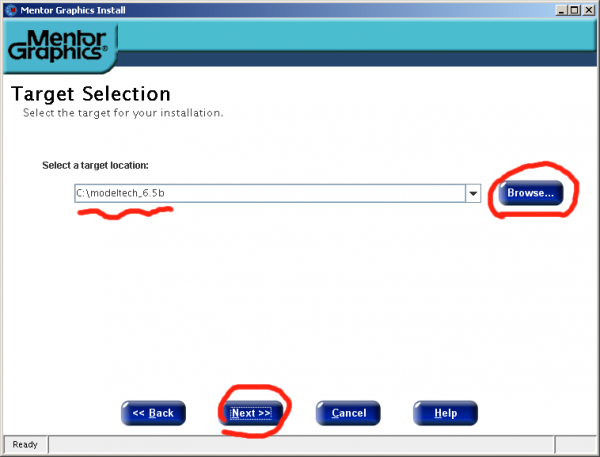

Задаём путь, куда будет установлена программа (если не устраивает путь по умолчанию):
|
Чтобы в последствии было меньше проблем указывайте путь без пробелов и без русских букв |

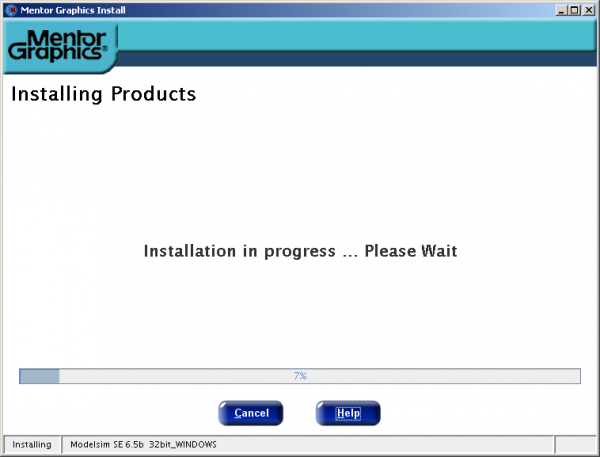

Ожидаем пока программа установится...

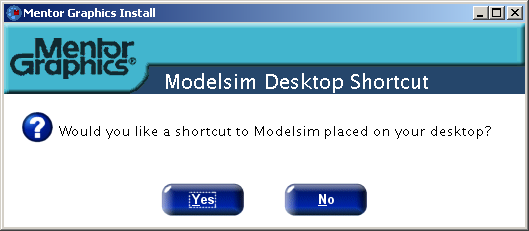

Если нужен ярлык на рабочем столе, то жмём YES.

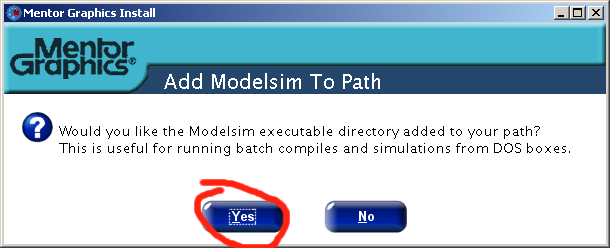

На следующий вопрос жмем YES, если нужно, чтобы ModelSim можно было вызвать из любого каталога (набрав имя программы vsim.exe).

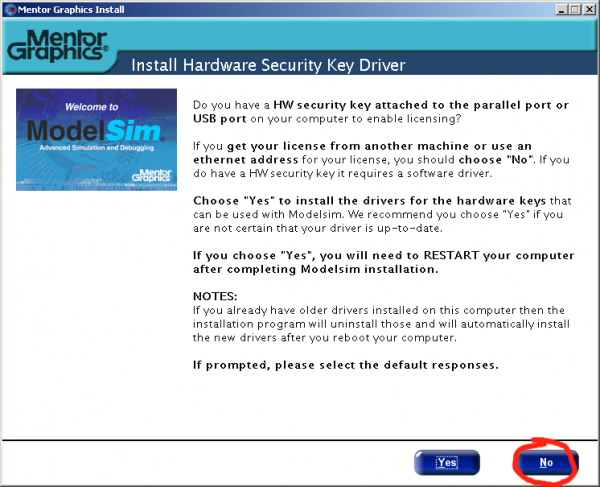

На следующий вопрос отвечаем NO

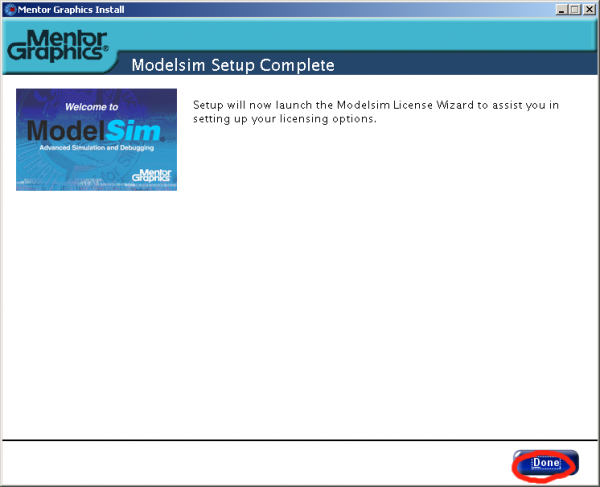

На этом установка завершена
Лицензия
Инструкция рядом с инсталятором.
Полученную лицензию (license.dat) копируем в папку (C:/flexlm/).
Настройка переменных среды
Чтобы сообщить программе ModelSim, где находится лицензия, нужно задать переменную среды LM_LICENSE_FILE=<путь к лицензии>. В разных системах это выглядит немного по-разному.
Windows XP (англ.)

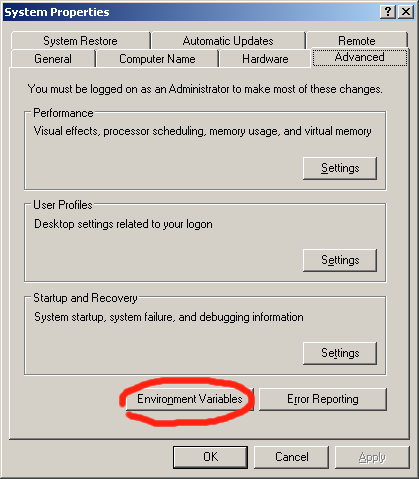

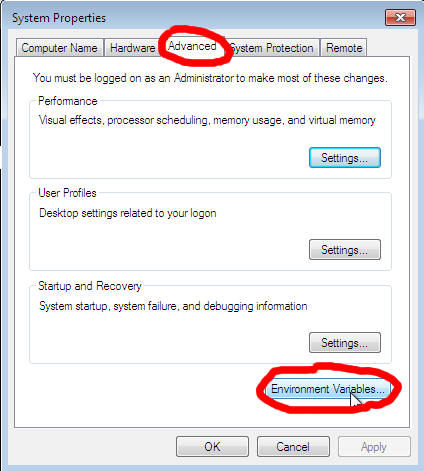

В появившемся окне нужно выбрать закладку "Advanced" и нажать на кнопку "Environmend Variables" (Переменные среды)

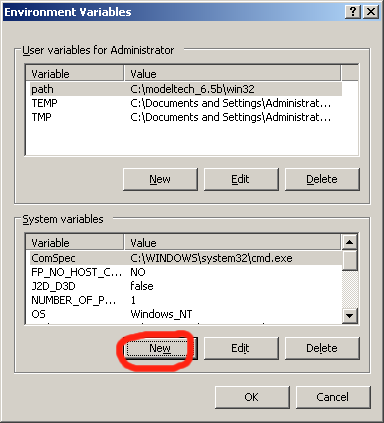

В появившемся окне выбираем кнопку NEW как показано ниже.

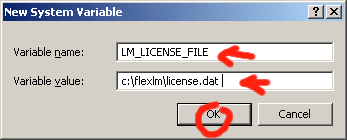

Вписываем имя переменной
LM_LICENSE_FILE и путь к лицензии C:/flexlm/license.dat. После жмем OK (2 или 3 раза), закрывая все окошки.

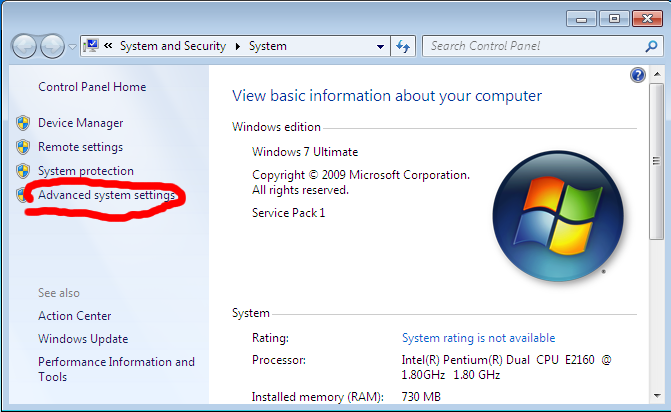

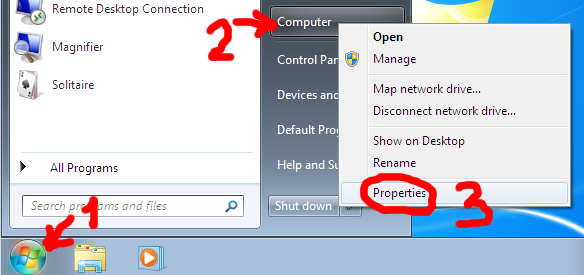

Windows 7 (англ.)

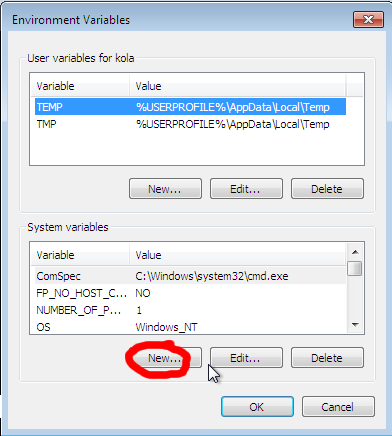

В появившемся окне выбираем кнопку NEW как показано ниже.

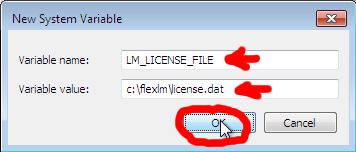

Вписываем имя переменной
LM_LICENSE_FILE и путь к лицензии C:/flexlm/license.dat. После жмем OK (2 или 3 раза), закрывая все окошки.
Запуск программы
После настройки переменной среды (LM_LICENSE_FILE) пробуем запускать ModelSim с рабочего стола.
Если программа не запускается?
- Возможно, у вас несколько сетевых карт и MAC адрес сетевой (к которой привязывается программа) совпадает с идентификатором (MAC адресом) в лицензии.
- Не заданы переменные среды или в них указан неверный путь к файлу лицензии
- Если выскакивает ошибка при установке ModelSim (что не выполняется скрипт *.bat), то проверьте
- чтобы имя пользователя в системе не содержало русских букв. Т.е. имя пользователя, под которым вы устанавливаете программу, должно быть латиницей.
- путь к инсталятору программы не содержал русских букв.
- путь куда вы ставите программу не содержал русских букв.
Ссылки по теме
Подробно процесс установки системы ModelSim описан в главе 2 (стр. 24 – 39) книги:
- Зотов Ю.В. Проектирование цифровых устройств на основе ПЛИС фирмы XILINX в САПР WebPack ISE. – М.: Горячая линия-Телеком, 2003. – 624 с.
- Маршрут_Model_Sim_6_1b — Маршрут для ModelSim 6.1b пригоден и для версии ModelSim 6.5, однако надо контролировать, чтобы флаг оптимизации в окне Start Simulation был отключен.
