Слайд: Провести анализ схемы (1)



Слайд: Провести анализ схемы (2)



Слайд: Автомат Мили

  • Следующее состояние = F (текущее состояние, вход)
  • Выход = G (текущее состояние, вход)

Слайд: Автомат Мура

  • Следующее состояние = F (текущее состояние, вход)
  • Выход = G (текущее состояние)

Слайд: Граф состояний и переходов

[svg]


Слайд: Словесное описание автомата

Панель ввода пароля

  • обеспечить возможность задания нового пароля по нажатию специальной кнопки и ввода старого пароля (пароль по умолчанию 000), а затем ввода нового. При неправильном вводе переходит в начальное состояние (ожидание ввода). При правильном старом пароле включить сигнал "доступ открыт", а после ввода нового пароля отключить сигнал "доступ открыт".
  • ввод пароля с клавиатуры (3х значное десятичное число от 000 до 999). Предусмотреть кнопку сброса введённого пароля (при неправильный вводе).
  • после ввода 3 цифр система проверяет введённый пароль с внутренним значением:
    • если пароли совпадают, то включается светодиод "Доступ открыт" на 3 сек., после чего система переходит в режим ввода пароля
    • если пароли не совпадают, то включается звуковой сигнал "Доступ закрыт" на 0.5 сек., после чего система переходит в режим ввода пароля
    • если после ввода 1й или 2й цифры, следующая цифра (т.е. 2-я или 3я соответственно) не введены более чем через 5 секунд, то включается звуковой сигнал "Доступ закрыт" на 0.5 секунды

Слайд: Таблица переходов :step

Элементы системы и управляющие сигналы (входы/выходы)

  • Входы
    • кнопка ввода пароля - сигнал SetPassword
    • цифровые кнопки 0-9 - сигналы DigitalKey[8 downto 0]
    • кнопка отмены ввода - сигнал Esc
    • сигналы (со счетчика) отсчитывающие 0.5, 3, 5 с - Dalay05s, Dalay3s, Dalay5s
    • сигнал синхронизации - clk (активный положительный фронт)
    • асинхронный сброс - RST
  • Выходы
    • управление трехразрядным семисегментным индикатором - Digits2[6:0], Digits1[6:0], Digits0[6:0] (реально Digits[6:0] и Index[2:0])
    • светодиод "Доступ открыт" - сигнал Open
    • Динапик - сигнал Speaker
    • Сигнал запуск отсчета паузы - StartCount

Слайд: Таблица переходов

Текущее состояние Событие (входы) Следующее состояние
Любое RST = 1 Начальное состояние (ожидание ввода)
Начальное состояние Нажата кнопка ввода пароля Режим смены пароля: ввод старого пароля
Начальное состояние Нажата цифровая кнопка Режим ввода пароля (для доступа) (1)
Начальное состояние Нажата кнопка Esc Начальное состояние
Режим смены пароля: ввод старого пароля (0) Ввод первой цифры Режим смены пароля: ввод старого пароля (1), отобразить введённую цифру
Режим смены пароля: ввод старого пароля (0) Прошло 5 с Начальное состояние
Режим смены пароля: ввод старого пароля (1) Ввод второй цифры Режим смены пароля: ввод старого пароля (2), отобразить введённую цифру
Режим смены пароля: ввод старого пароля (1) Прошло 5 с Начальное состояние
Режим смены пароля: ввод старого пароля (2) Ввод третьей цифры Режим смены пароля:
  • если пароль правильный - включить светодиод "доступ открыт" и перейти к "ввод нового пароля (0)"
  • если пароль неправильный - перейти в "Начальное состояние"
Режим смены пароля: ввод старого пароля (0-2) Нажата кнопка Esc Начальное состояние

Слайд: Таблица переходов (2)

Текущее состояние Событие (входы) Следующее состояние
Режим ввода пароля (для доступа) (1) Ввод второй цифры Режим ввода пароля (для доступа) (2)
Режим ввода пароля (для доступа) (2) Ввод третьей цифры Переход в состояние:
  • включение "доступ открыт", если пароль правильный
  • включение сигнала "Доступ закрыт", если пароль не правильный
Режим ввода пароля (для доступа) (1 или 2) Прошло 5 с Начальное состояние
доступ открыт Прошло 3 с Начальное состояние
Доступ закрыт Прошло 0.5 с Начальное состояние

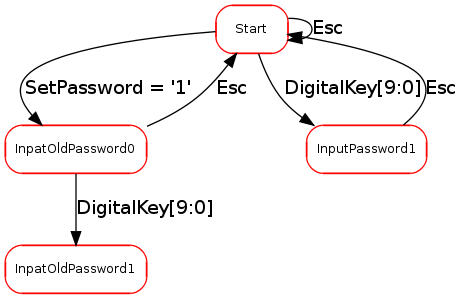

Слайд: Тоже самое в виде графа

[svg]

Слайд: NEW
