Спец курс (Избранные главы VHDL)/Введение в системы идентификации

Ссылки сюда (14) →

Slide Show

Заголовок

Введение в системы идентификации...

Автор

Зайцев В.С.

Нижний колонтитул

Спец курс (Избранные главы VHDL)/Введение в системы идентификации

Дополнительный нижний колонтитул

Зайцев В.С., 13:04, 2 декабря 2013

Литература

Электронная идентификация Дшунян

Слайд: Введение в системы идентификации

Глобальная информатизация общества сопровождается компьютеризацией и автоматизацией внутренних и внешних бизнес-процессов предприятий и учреждений.

[на всё окно][свернуть]

Слайд: Основные задачи :step

1. Сбор информации
2. Хранение
3. Систематизация
4. Анализ
5. Управление на основе накопленной информации

Слайд: Объекты идентификации :step

1. Человек
2. Животное
3. Транспортное средство
4. Оборудование
5. Контейнеры с грузом
6. Товары

Слайд:Направление развития:

1. Интеллектуализация
2. Возложить на компьютер максимально возможное количество функций по сбору, обработке информации и принятию решения
3. Освобождение человека от рутинного труда
   1. Управление процессом производства
   2. Обеспечение безопасности
   3. Точная и безошибочная информация
   4. Принятие оперативных решений

Слайд:Области применения

• Системы безопасности и контроля доступа
• Управление активами
• Транспортные приложения
• Управление поставками
• Торговые терминалы
• Отслеживание выданного в аренду имущества
• Взимание платы
• Автомобильные иммобилайзеры
• Отслеживание багажа
• Отслеживание животных
• Системы определения местоположения действующие в реальном времени

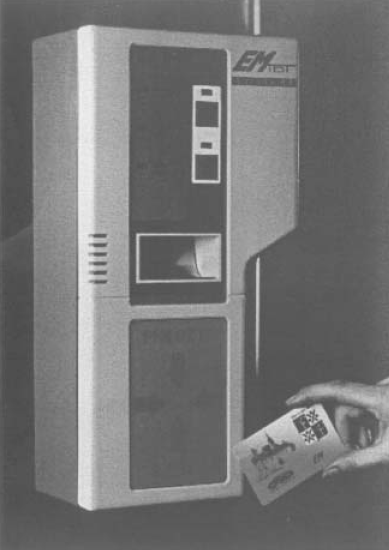

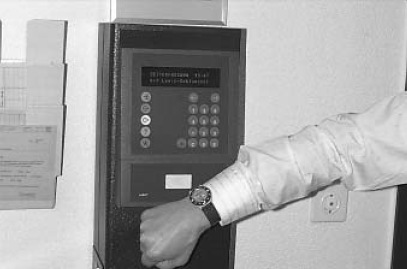

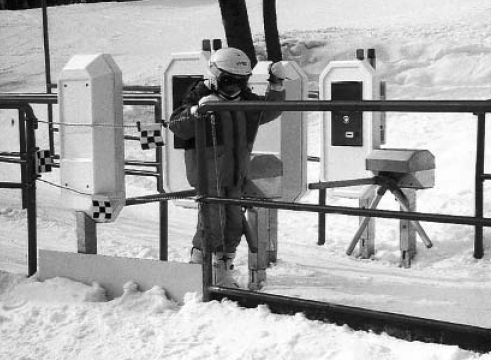

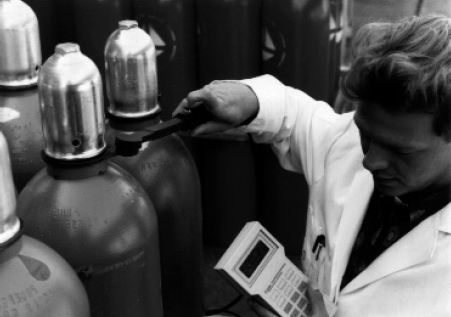

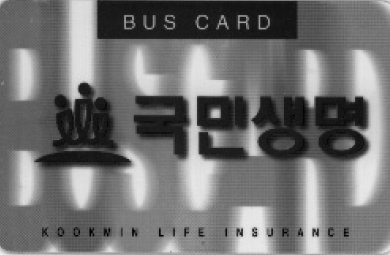

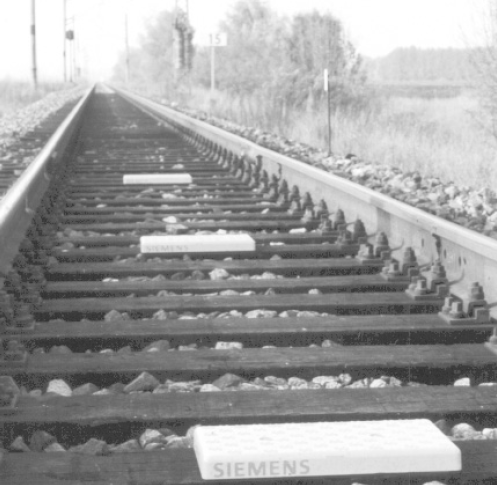

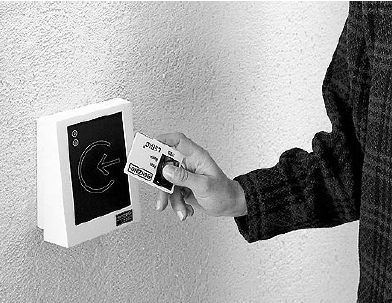

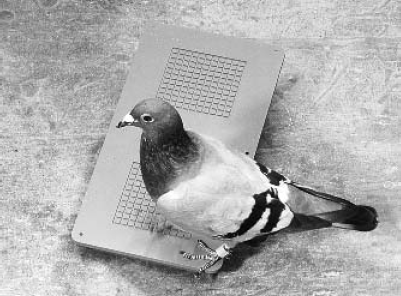

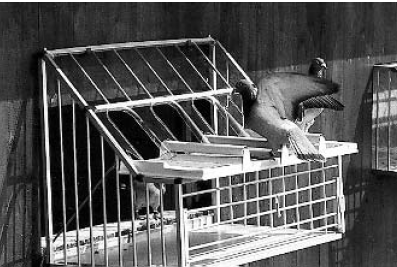

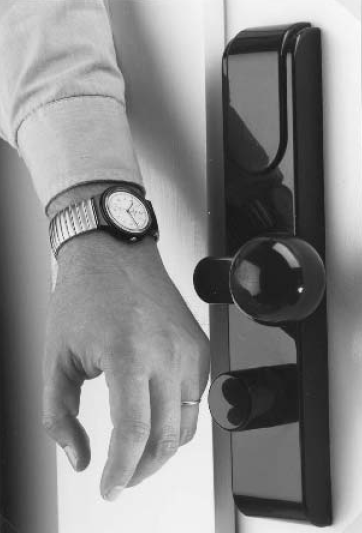

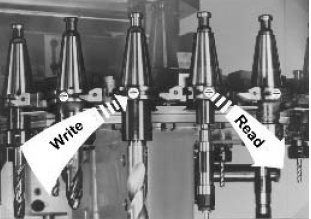

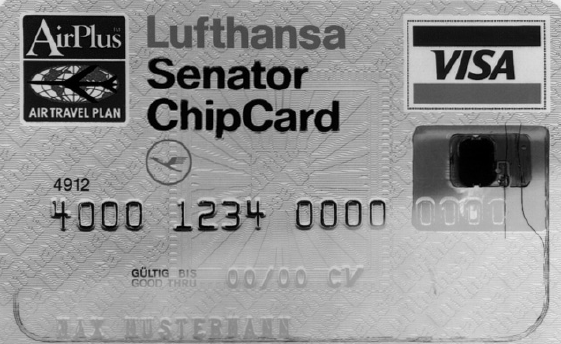

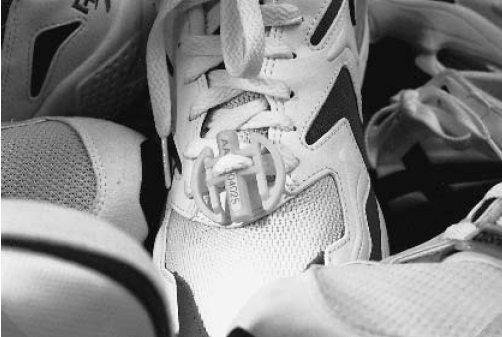

Слайд:Области применения (примеры)

</div>

Слайд:Идентификация товаров и пользователей

• Считывание (товары)
• Считывание и подтверждение (пользователи)
  • На основе знания чего-либо
  • На основе обладания чем-либо
  • На основе каких-либо неотъемлемых характеристик

Слайд: Штрих коды :step

• Простота в изготовлении
• Цена
• Недостатки:
  • Штрих-код записывается только один раз
  • Маленький объем данных
  • Медленное нанесение кода (печать)
  • Данные представлены в открытой форме (нет зашиты)
  • Расположение только на внешней стороне (считывание)
  • Нет защиты от воздействия окружающей среды
  • Штрих-код - недолговечен (пыль, грязь, влага)

Иные способы идентификации

Слайд:Биометрическая

• Коэффициент ошибочных отказов (1:100)
• Коэффициент ошибочных подтверждений (1:10000)

Слайд:Дактилоскопическая

• Простота, удобство, надежность
• Ошибочных отказов (3:100)
• Ошибочных подтверждений (1:1000000)
• Использование в комбинированных системах (пин-код и(или) отпечаток)
• Требует базы данных

Слайд:Системы идентификации по форме ладони

• Мат. модель идентификации данного типа требует малого объема информации
• По уровню доходов среди продаж данные системы занимают 2-е место

Слайд:Системы идентификации по узору радужной оболочки и сетчатке глаз

• Расстояние сканирования до 90 см (использование в банкоматах)
• Высокая точность 10^-78
• Сетчатка глаза сканируется инфракрасным светом низкой интенсивности

Слайд:Системы идентификации по лицу

• Способ близок к тому как люди идентифицируют друг друга
• Единственный метод, который не требует согласия на выполнение проверки
• Пример использования: системы обналичивания чеков фирмы Mr. Payroll
• Мат алгоритмы распознавания лиц. (Технология FaceIt, позволяет автоматически обнаруживать человеческое присутствие) (сериал "Подозреваемый")
• Метод кодирования, для идентификации и воспроизводства лиц достаточно всего 12-40 характерных элементов.
• И их относительное положение.
• Шаблон Faceprint - содержит информацию, которая отличает лицо от миллионов других
• Подобно настройки лица в игре THE Elder's Scroll
• Устойчивость к изменению ракурса до 35%

Слайд:Системы идентификации по голосу

• Экономически выгодные системы (к примеру использование в системах поставляемым сразу со встроенным микрофоном)
• Запись голоса на пленку, синтез голоса (системы требующие отклика).
• Низкая точность идентификации

Слайд:Рейтинг систем биометрической идентификации

• Дактилоскопические сканеры 44%
• Системы распознавания лиц 14%
• Форма ладони 13%
• По голосу 10%
• По радужной оболочке 8%
• Устройства верификации подписи 2%

Уровень продаж на 2003 г достиг 900 млн $

Биометрические_технологии

Слайд:RFID-системы :step

Системы радиочастотной-идентификации - сокращенно RFID.

• Пришла на смену штрих-кодовой системе идентификации
• Преодолены практически все недостатки технологии штрих-кода
• Получение информации без необходимости контактирования
• Дистанция считывания от 10 мм до 10 м
• Широкий диапазон частот, на которой работаю метки 125кГц-5.8ГГц

Слайд:Системы RFID :step

Состав RFID-системы

• Считыватель
• Транспондер, метка
• Компьютерная система обработки данных

1. Передатчик считывателя через антенну излучает эл.магнитное поле определенной частоты.
2. Попадая в поле считывателя метки получает из этого поля энергию для работы и выделяет цифровой сигнал передаваемый считывателем.
3. Обрабатывает его и отправляет обратно ответ содержащий информацию записанную в метке.

Между считывателем и меткой не требуется прямого контакта, достаточно чтобы среда в которой расположен считыватель и метка пропускала электромагнитные волны!

Слайд:Считыватель. Из чего состоит и что из себя представляет :step

• Приемно-передающее устройство и антенну
• Микропроцессор, который проверяет и декодирует данные
• Память, которая сохраняет данные для последующей передачи (если нужно)


Слайд:Транспондер, метка :step

• Интегральная схема (чип), управляющая связью со считывателем
• Антенна

Внешний вид RFID метки

Внешний вид RFID метки

Внешний вид RFID метки

Слайд:Классификация RFID :step

1. По способу получения энергии
2. По диапазону частот
3. По типу носителей информации
4. По типу передачи данных от метки к считывателю
5. Тип взаимодействия между считывателем и меткой

Классификация по способу получения энергии

• Активные
• Пассивные

Активные метки содержат элемент питания

Энергия получается из поля считывателя

Слайд: По диапазону частот :step

• Низкочастотные 125, 134 кГц
  • Контроль за перемещением персонала
  • Системы доступа в помещения
• Высокочастотные 13,56 МГц
  • Общественный транспорт
  • Системы электронных платежей
• Сверхвысокочастотные 850-950 МГЦ, 2.5 ГГц, 5.5 ГГц
  • Управление производством
  • Товарными и таможенными складами
  • Автоматический сбор данных не железных дорогах, платных дорогах, на грузовых станциях
  • Контроль, планирование и управление движением

Слайд:По типу носителей информации

• Однобитные метки
• Метки с функцией только-чтение
• Метки однократно записываемые
• Метки с функцией многократной записи и чтения

Однобитная метка

Слайд:По типу передачи данных от метки к считывателю

• Обратного отражения
• Модуляция нагрузки
• Использование субгармоник

Слайд:Тип взаимодействия между считывателем и меткой

• Дуплексная
• Полудуплексная
• Последовательные
