Заголовок
Введение в системы идентификации...
Автор
Зайцев В.С.
Нижний колонтитул
Спец курс (Избранные главы VHDL)/Введение в системы идентификации
Дополнительный нижний колонтитул
Зайцев В.С., 13:04, 2 декабря 2013


Содержание

Литература

  1. Дшунян В.Л., Шаньгин В.Ф. Электронная идентификация.djvu
  2. Т. Шарфельд Системы RFID низкой стоимости
  3. RFID Руководство по внедрению Лахини 2007.djvu
  4. Множество зарубежной литературы

Введение в системы идентификации

Глобальная информатизация общества сопровождается компьютеризацией и автоматизацией внутренних и внешних бизнес-процессов предприятий и учреждений.

[на всё окно]

Слайд: Основные задачи :step

  1. Сбор информации
  2. Хранение
  3. Систематизация
  4. Анализ
  5. Управление на основе накопленной информации

Слайд: Объекты идентификации :step

  1. Человек
  2. Животное
  3. Транспортное средство
  4. Оборудование
  5. Контейнеры с грузом
  6. Товары

Слайд:Направление развития:

  1. Интеллектуализация
  2. Возложить на компьютер максимально возможное количество функций по сбору, обработке информации и принятию решения
  3. Освобождение человека от рутинного труда
    1. Управление процессом производства
    2. Обеспечение безопасности
    3. Точная и безошибочная информация
    4. Принятие оперативных решений


Слайд: Штрих коды :step

Штрих код.png
  • Простота в изготовлении
  • Цена
  • Недостатки:
    • Штрих-код записывается только один раз
    • Маленький объем данных
    • Медленное нанесение кода (печать)
    • Данные представлены в открытой форме (нет зашиты)
    • Расположение только на внешней стороне (считывание)
    • Нет защиты от воздействия окружающей среды
    • Штрих-код - недолговечен (пыль, грязь, влага)


Иные способы идентификации

Слайд:Биометрическая

  • Коэффициент ошибочных отказов (1:100)
  • Коэффициент ошибочных подтверждений (1:10000)

Слайд:Дактилоскопическая

  • Простота, удобство, надежность
  • Ошибочных отказов (3:100)
  • Ошибочных подтверждений (1:1000000)
  • Использование в комбинированных системах (пин-код и(или) отпечаток)
  • Требует базы данных

Слайд:Системы идентификации по форме ладони

  • Мат. модель идентификации данного типа требует малого объема информации
  • По уровню доходов среди продаж данные системы занимают 2-е место

Слайд:Системы идентификации по узору радужной оболочки и сетчатке глаз

  • Расстояние сканирования до 90 см (использование в банкоматах)
  • Высокая точность 10^-78
  • Сетчатка глаза сканируется инфракрасным светом низкой интенсивности

Слайд:Системы идентификации по лицу

  • Способ близок к тому как люди идентифицируют друг друга
  • Единственный метод, который не требует согласия на выполнение проверки
  • Пример использования: системы обналичивания чеков фирмы Mr. Payroll
  • Мат алгоритмы распознавания лиц. (Технология FaceIt, позволяет автоматически обнаруживать человеческое присутствие) (сериал "Подозреваемый")
  • Метод кодирования, для идентификации и воспроизводства лиц достаточно всего 12-40 характерных элементов.
  • И их относительное положение.
  • Шаблон Faceprint - содержит информацию, которая отличает лицо от миллионов других
  • Подобно настройки лица в игре THE Elder's Scroll
  • Устойчивость к изменению ракурса до 35%

Слайд:Системы идентификации по голосу

  • Экономически выгодные системы (к примеру использование в системах поставляемым сразу со встроенным микрофоном)
  • Запись голоса на пленку, синтез голоса (системы требующие отклика).
  • Низкая точность идентификации

Слайд:Рейтинг систем биометрической идентификации

  • Дактилоскопические сканеры 44%
  • Системы распознавания лиц 14%
  • Форма ладони 13%
  • По голосу 10%
  • По радужной оболочке 8%
  • Устройства верификации подписи 2%

Уровень продаж на 2003 г достиг 900 млн $

Биометрические_технологии

Слайд:RFID-системы :step

Системы радиочастотной-идентификации - сокращенно RFID.

  • Пришла на смену штрих-кодовой системе идентификации
  • Преодолены практически все недостатки технологии штрих-кода
  • Получение информации без необходимости контактирования
  • Дистанция считывания от 10 мм до 10 м
  • Широкий диапазон частот, на которой работаю метки 125кГц-5.8ГГц

Слайд:Области применения

  • Системы безопасности и контроля доступа
  • Управление активами
  • Транспортные приложения
  • Управление поставками
  • Торговые терминалы
  • Отслеживание выданного в аренду имущества
  • Взимание платы
  • Автомобильные иммобилайзеры
  • Отслеживание багажа
  • Отслеживание животных
  • Системы определения местоположения действующие в реальном времени

Слайд:Области применения (пример)

Бесконтактный ключ
Имобилайзеры
Линза со встроеным RFID-чипом


Слайд:Идентификация товаров и пользователей

  • Считывание (товары)
  • Считывание и подтверждение (пользователи)
    • На основе знания чего-либо
    • На основе обладания чем-либо
    • На основе каких-либо неотъемлемых характеристик

Слайд:Системы RFID :step

Состав RFID-системы

  • Считыватель
  • Транспондер, метка
  • Компьютерная система обработки данных
Рфид система.png
  1. Передатчик считывателя через антенну излучает эл.магнитное поле определенной частоты.
  2. Попадая в поле считывателя метки получает из этого поля энергию для работы и выделяет цифровой сигнал передаваемый считывателем.
  3. Обрабатывает его и отправляет обратно ответ содержащий информацию записанную в метке.
Информация

Между считывателем и меткой не требуется прямого контакта, достаточно чтобы среда в которой расположен считыватель и метка пропускала электромагнитные волны!


Слайд:Считыватель. Из чего состоит и что из себя представляет :step

  • Приемно-передающее устройство и антенну
  • Микропроцессор, который проверяет и декодирует данные
  • Память, которая сохраняет данные для последующей передачи (если нужно)
Стационарный считыватель с антенной
Стационарный считыватель в системах контроля багажа

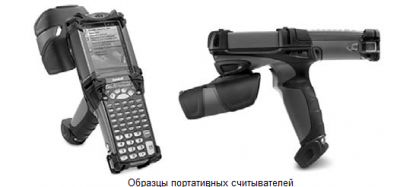

Образцы портативных считывателей


Слайд:Транспондер, метка :step

  • Интегральная схема (чип), управляющая связью со считывателем
  • Антенна

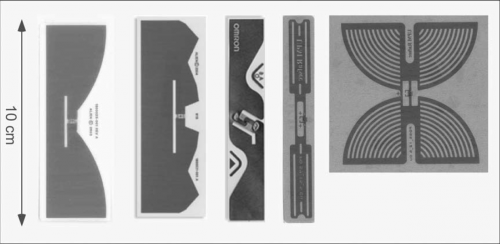

Внешний вид RFID метки
Внешний вид RFID метки
Внешний вид RFID метки


Слайд:Классификация RFID :step

  1. По способу получения энергии
  2. По диапазону частот
  3. По типу носителей информации
  4. По типу передачи данных от метки к считывателю
  5. Тип взаимодействия между считывателем и меткой

Классификация по способу получения энергии

  • Активные
  • Пассивные

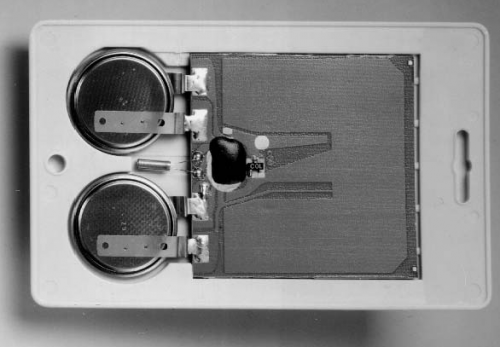

Активные метки содержат элемент питания
Энергия получается из поля считывателя

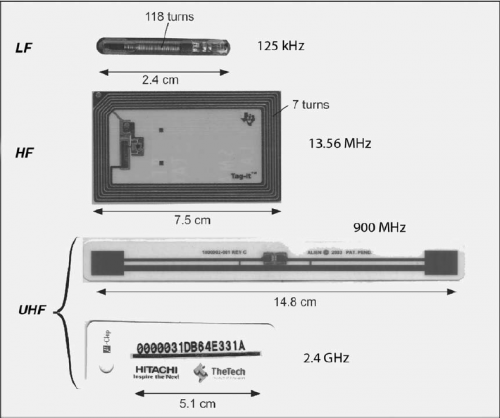

Слайд: По диапазону частот :step

  • Низкочастотные 125, 134 кГц
    • Контроль за перемещением персонала
    • Системы доступа в помещения
  • Высокочастотные 13,56 МГц
    • Общественный транспорт
    • Системы электронных платежей
  • Сверхвысокочастотные 850-950 МГЦ, 2.5 ГГц, 5.5 ГГц
    • Управление производством
    • Товарными и таможенными складами
    • Автоматический сбор данных не железных дорогах, платных дорогах, на грузовых станциях
    • Контроль, планирование и управление движением

Слайд:По типу носителей информации

  • Однобитные метки
  • Метки с функцией только-чтение
  • Метки однократно записываемые
  • Метки с функцией многократной записи и чтения
Однобитная метка


Слайд:По типу передачи данных от метки к считывателю

  • Обратного отражения
  • Модуляция нагрузки
  • Использование субгармоник

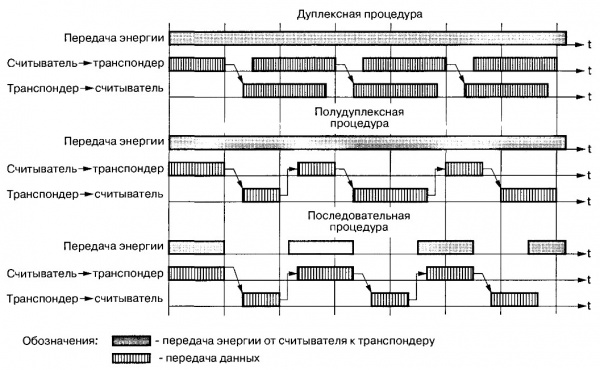

Слайд:Тип взаимодействия между считывателем и меткой

  • Дуплексная
  • Полудуплексная
  • Последовательные
Классификация по типу передачи энергии
